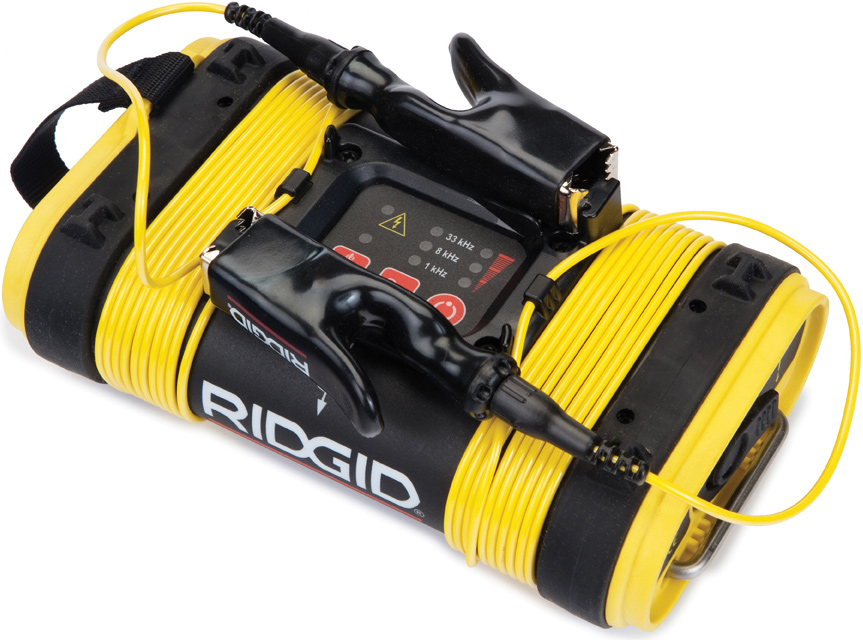

Генератор сигналов RIDGID SeekTech ST-305

Генератор сигналов или линейный передатчик сигналов RIDGID SeekTech ST-305 (РИДЖИД СикТэч ST-305) используется в работе с трассоискателями RIDGID SeekTech SR-20 и RIDGID SeekTech SR-60 – диагностические приборы, осуществляющие измерение электромагнитного поля излучаемыми подземными объектами. Эти аппараты предназнаются в помощь пользователю при поиске объектов в грунте, путем определения характеристик линий магнитного поля, которые отображаются на экране монитора. Место расположения обьектов под землей проверяют до выемки их из грунта, потому как линии электромагнитных полей могут иметь помехи и искажения.
Производитель: RIDGID (РИДЖИД) – США.

Преимущества генератора сигналов RIDGID SeekTech ST-305:

• Легкий и компактный, Простой и удобный в использовании прибор, обеспечивающий мощность до 5 Вт
• 3-х уровневая регулировка мощности до 5 Вт
• Может одновременно передавать сигнал с использованием 2-х частот
• Акустическая обратная связь подтверждает хорошее качество цепи перед началом поиска

Рабочие режимы генератора сигналов RIDGID SeekTech ST-305:

• Прямое подключение: осуществляется через провода с зажимами.
  Провода генератора сигналов соединяют непосредственно с целевым проводником и с подходящим заземлением. Генератор сигналов может излучать двухчастотный сигнал (одновременно посылая сигналы на 2-х разных частотах в магистраль) в режиме прямого соединения.
• Индукционные клещи: надеваются прямо на трассируемую коммуникацию.
  Индукционные клещи имеют губки, которые охватывают целевой проводник. Полное отсутствие непосредственного контакта – металл-металл. (Индукционные клещи – это дополнительная принадлежность к генератору сигналов RIDGID SeekTech ST-305).
• Индукционный режим: для излучения сигнала внутренними обмотками нужно положить генератор сигналов RIDGID SeekTech ST-305 прямо на землю и располагают его сверху, вдоль проводника. Внутренняя антенна данного диагностического прибора создает поле диполя, которое под землей, в целевом проводнике генерирует свою энергию, наводя не него ток.

В соответствии с государственным стандартом EN-50249 генератор сигналов RIDGID SeekTech ST-305 выдерживает напряжение возбуждения между двумя проводами до 250 В тока переменной частоты 50 – 60 Гц.

Согласно предельным значениям норм и правил 47 CFR 15.213 Федеральной Комиссии Связи (FCC), требуется, чтобы в диапазоне частот от 9 кГц до 45 кГц (не включая частоту 45 кГц) пиковая выходная мощность не превышала 10 Вт. В диапазоне частот от 45 кГц до 490 кГц она не должна превышать 1 Вт. Когда на генераторе сигналов SeekTech ST-305 задана частота 262 кГц (в европейской модификации – 93 кГц), уровень выходной мощности ограничено следующими значениями: Малая мощность – 0,3 Вт; Средняя мощность – 0,6 Вт; Высокая мощность – 1 Вт.  Номинальная нагрузка при этих величинах – 320 Ом.

Комплектация:

• Генератор сигналов RIDGID SeekTech ST-305
• Комплект проводов и клипс для прямого их соединения
• Руководство пользование аппаратом для оператора
• Специальный штырь для заземления

Длительность работы генератора сигналов RIDGID SeekTech ST-305:

• Типовая длительность работы генератора сигналов RIDGID SeekTech ST-305 практически всегда разная, она зависит от условий окружающей среды и потребляемой мощности тока.
• Химические составы батарей питания (большинство новых высокопроизводительных батарей,  например таких как, Duracell ULTRA, имеют срок службы на 10 – 20% дольше, чем обычные щелочные элементы питания (батареи или аккумуляторы) для приборов с большим потребляемым током).
• Низкие температурные условия при работе с аппаратом тоже сокращает срок эксплуаьации батареи.
• Емкость батарей после работы с большой нагрузкой батареи часто восстанавливается. Батареи могут восстановить свою емкость до нужной величины, достаточной для полного обеспечения работы генератора в течение нескольких часов, нужно только иметь дополнительное время для ожидания зарядки.
